Аннотация

В связи со взрывным ростом искусственного интеллекта (ИИ), высокопроизводительных вычислений (HPC) и Интернета вещей, расчетная тепловая мощность (TDP) на отдельную стойку в центрах обработки данных стремительно превышает 100 кВт. Традиционные технологии воздушного охлаждения достигли своих физических пределов. Следовательно, архитектуры прямого жидкостного охлаждения (DLC) или охлаждения непосредственно на чипе (Direct-to-Chip), в центре которых находится блок распределения охлаждающей жидкости (CDU), стали стандартной конфигурацией развертывания для крупных гиперскейлеров (таких как Google, Microsoft и Amazon).

В этих высокосложных и высокоточных системах трубопроводов для жидкостей поддержание стабильности микро-давления, поглощение теплового расширения, вызванного резкими колебаниями температуры, а также предотвращение утечки теплоносителя и кавитации в системе имеют первостепенное значение для обеспечения бесперебойной работы серверов в режиме 24/7/365. В данном техническом документе рассматриваются основные физические механизмы мембранных расширительных баков во вторичном контуре и разъясняются технические преимущества расширительных баков AQUASKY из нержавеющей стали, разработанных специально для экстремальных условий эксплуатации систем жидкостного охлаждения.

I. Почему жидкостные системы CDU должны быть оснащены «расширительными баками»?

Блок распределения охлаждающей жидкости (CDU) служит центральным узлом теплообмена и контроля жидкости в архитектурах жидкостного охлаждения центров обработки данных. Система обычно делится на первичный контур (подключаемый извне к градирням или чиллерам) и вторичный контур (циркулирующий непосредственно через охлаждающие пластины серверов - Cold Plates). В закрытом вторичном контуре гидродинамические и термодинамические характеристики диктуют обязательную интеграцию герметичных расширительных баков:

1. Поглощение теплового расширения (Thermal Expansion Absorption)

При переменных вычислительных нагрузках серверов температура воды испытывает быстрые и резкие колебания. По мере повышения температуры охлаждающей среды (такой как деионизированная чистая вода или 25% раствор пропиленгликоля - PG25) плотность жидкости уменьшается, что приводит к увеличению объема.

Поскольку сеть трубопроводов и охлаждающие пластины абсолютно жесткие, при отсутствии гибкого резервуара для поглощения этого расширенного объема несжимаемость жидкости приведет к экспоненциальному скачку внутреннего давления в системе. Это микро-расширение может легко спровоцировать деформацию охлаждающей пластины, утечки через быстроразъемные соединения (QD) или катастрофические разрывы труб, что приведет к разрушительному выходу серверов из строя.

2. Динамическая компенсация давления и предотвращение кавитации (Dynamic Pressure Compensation & Cavitation Prevention)

И наоборот, когда рабочая нагрузка серверов резко падает, охлаждающая жидкость остывает и сжимается. Без системной компенсации в контуре мгновенно возникает локальное отрицательное давление (состояние вакуума).

Это отрицательное давление не только втягивает наружный воздух в систему через микроскопические поры уплотнений — что приводит к окислению трубопроводов — но и вызывает кавитацию на стороне всасывания циркуляционного насоса. По мере того как пузырьки пара схлопываются с высокой частотой, рабочие колеса насоса подвергаются быстрой усталости, что создает чрезмерный шум и риски перегорания насоса или внезапного снижения расхода. Расширительный бак обеспечивает динамическую компенсацию избыточного манометрического давления, гарантируя, что система поддерживает стабильное положительное давление независимо от колебаний температуры.

II. Конструкция AQUASKY из нержавеющей стали: Прямое соответствие строгим спецификациям гиперскейлеров

Для элитных конечных пользователей, таких как Google, Microsoft и Amazon AWS, эксплуатационным стандартом центров обработки данных является «Нулевая вероятность единичной точки отказа» (Zero Single Point of Failure). Традиционные расширительные баки из углеродистой стали со стандартными промышленными покрытиями — широко используемые в бытовых системах HVAC или легкой промышленности — совершенно не проходят строгие технические проверки (стандарты LQC/TQR), требуемые этими гиперскейлерами.

Решая эту критическую проблему, компания AQUASKY разработала конструкцию полностью из нержавеющей стали, обеспечивающую три основных технических преимущества:

1. Нулевая коррозия и поддержание высокой чистоты воды

Жидкие среды, используемые во вторичных контурах центров обработки данных (такие как деионизированная вода или специализированные инженерные теплоносители), обладают высокой чувствительностью и коррозионной активностью по отношению к стандартным металлам.

• Премиальный выбор материалов: Корпуса баков AQUASKY изготавливаются из высококачественной нержавеющей стали (SUS304 / SUS316L). Перед отгрузкой с завода поверхности подвергаются точной химической пассивации или электрополировке. Это эффективно блокирует любую электрохимическую реакцию с жидкой средой, полностью устраняя риски ржавления или осыпания микрочастиц.

• Защита прецизионных компонентов: Эта абсолютная чистота гарантирует, что сложные микроканалы внутри охлаждающих пластин не будут забиты хлопьями ржавчины или примесями, поддерживая оптимальное термическое сопротивление.

2. Исключительно герметичная конструкция и высокая устойчивость к расчетному давлению

• Мастерство прецизионной сварки: AQUASKY использует запатентованную, полностью автоматизированную цельносварную конструкцию. По сравнению с традиционными фланцевыми соединениями или резьбовыми уплотнениями, процесс полной сварки устраняет риск деградации прокладок, вызванной старением, тепловым расширением или сжатием. Это обеспечивает абсолютную газонепроницаемость и водонепроницаемость при сверхвысоком расчетном давлении, превышающем 30 Бар, сохраняя при этом номинальное максимальное рабочее давление (MWP) на уровне 10 Бар.

• Устойчивость к давлению: Корпус из нержавеющей стали обладает исключительно высокой механической прочностью на разрыв. После прохождения бесчисленных циклов давления и температуры оболочка бака остается невосприимчивой к структурной усталости, деформации или механической ползучести.

III. Специально разработанная резиновая мембрана EPDM: Идеальная физическая совместимость с PG25

Ключевой компонент расширительного бака заключается в его гибкой мембране, которая полностью изолирует водяную камеру от воздушной камеры. В сотрудничестве с международными лабораториями полимерных материалов компания AQUASKY разработала запатентованную мембрану из EPDM, вулканизированного пероксидом, специально оптимизированную для систем жидкостного охлаждения центров обработки данных:

1. Идеальная совместимость с PG25 (25% раствор пропиленгликоля)

Для предотвращения замерзания при низких температурах и обеспечения антикоррозионной защиты во вторичных контурах CDU широко используется 25% водный раствор пропиленгликоля (PG25). Обычные резины (такие как натуральный каучук или нитрильный каучук NBR) подвержены набуханию, затвердеванию и молекулярной деградации при длительном воздействии спиртов, присадок и ингибиторов коррозии.

• Химическая стойкость: Мембрана AQUASKY из EPDM, вулканизированного пероксидом, обладает необычайно стабильными химическими связями, демонстрируя почти нулевую химическую реактивность с PG25. Даже при длительной работе в условиях высоких температур мембрана не выделяет пластификаторы и не осаждает примеси, гарантируя, что электропроводность и химический состав теплоносителя остаются абсолютно неизменными.

2. Превосходная эластичная память и защита от проницаемости

Микроскопический барьер проницаемости: Этот специализированный EPDM отличается чрезвычайно низкой скоростью газопроницаемости, предотвращая диффузию молекул газа из воздушной камеры на молекулярном уровне в теплоноситель, тем самым избегая образования паровых пробок во вторичном контуре.

Антиусталостные характеристики: Во время непрерывных возвратно-поступательных деформаций, вызванных резкими колебаниями температуры, мембрана демонстрирует исключительную эластичную память. Она легко выдерживает высокочастотные, широкодиапазонные расширения и сжатия, гарантируя длительный срок службы.

IV. Термодинамические и физические преимущества заводской предварительной закачки сухим азотом высокой чистоты

Воздушная камера герметичных расширительных баков AQUASKY предварительно заполняется на заводе сухим азотом (N2) высокой чистоты. По сравнению с обычным сжатым воздухом, предварительная закачка азотом дает решающие преимущества в области термодинамической и химической защиты:

1. Устранение нарушения давления из-за разницы внешней/внутренней температуры

Термодинамическая стабильность: Азот — инертный газ с относительно большим молекулярным объемом и нулевым содержанием влаги. При экстремальных колебаниях температуры окружающей среды его коэффициент расширения остается крайне низким и стабильным, строго подчиняясь закону идеального газа:

P⋅V=n⋅R⋅T

Контроль постоянного давления: Следовательно, даже если температура окружающей среды в машинном зале центра обработки данных или в серверной стойке сильно колеблется, заводское давление предварительной закачки (P_"Pre" ) внутри бака сохраняет поразительную стабильность. Это предотвращает любой дрейф давления, вызванный конденсацией влаги или тепловым расширением окружающего воздуха, гарантируя, что логика управления компонентами контроля давления CDU (такими как датчики давления и предохранительные клапаны) остается ненарушенной.

2. Предотвращение внутреннего окисления и старения мембраны

Гарантия длительного срока службы: При использовании обычного сжатого воздуха содержание в нем кислорода и влаги в условиях постоянного давления и средних/высоких температур вызовет микроскопическое окисление и гидролиз на обратной стороне мембраны, ускоряя старение и растрескивание резины. Сухой азот высокой чистоты создает полностью бескислородную, безводную инертную среду. Это в корне устраняет любую газовую коррозию материала мембраны и внутренних стенок из нержавеющей стали, увеличивая расчетный срок службы бака до более чем 10 лет - что идеально совпадает с жизненным циклом центра обработки данных.

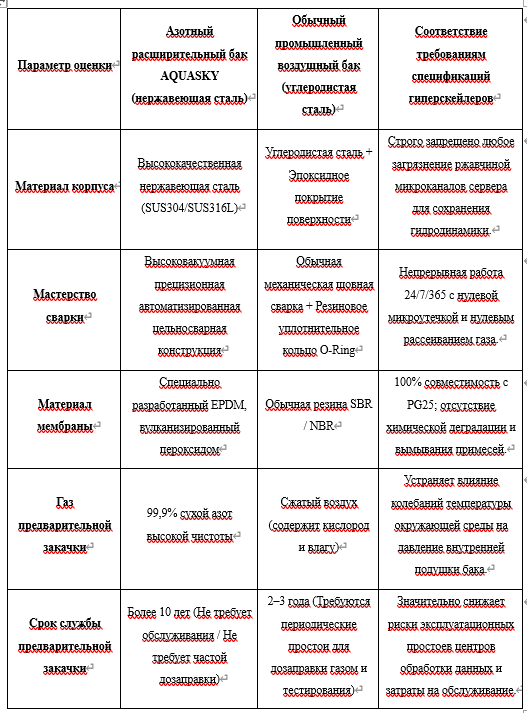

V. Технические параметры и матрица сравнения физических характеристик

VI. Заключение

В современных гипермасштабируемых центрах обработки данных, где показатель эффективности использования электроэнергии (PUE) доводится до абсолютного физического предела, даже малейший сбой в архитектуре жидкостного охлаждения может привести к потере вычислительных мощностей на миллионы долларов. Максимальная стабильность блока распределения охлаждающей жидкости (CDU) полностью зависит от абсолютной надежности каждого базового физического компонента.

Разработав конструкцию корпуса полностью из нержавеющей стали в сочетании с заводской предварительной закачкой сухим азотом высокой чистоты и мембраной из EPDM, вулканизированной пероксидом и идеально совместимой с PG25, AQUASKY предлагает идеальное инженерное решение для работы в условиях высоких перепадов температур и сильных колебаний давления. Данная архитектура не только удовлетворяет жестким аппаратным требованиям «Нулевая коррозия, Нулевая утечка, Высшая надежность» поставщиков облачных услуг высшего уровня, таких как Google, Microsoft и Amazon, но и создает самую надежную линию обороны для высокопроизводительных инфраструктур охлаждения в эпоху ИИ-вычислений.
