液冷系統的關鍵角色：膨脹水箱的功能與選擇指南 (LQCOL PLUS)｜溢康 Aquasky

在當前數據中心技術迅猛發展的時代，高效冷卻系統不再是可有可無的選擇，而是必不可少的核心需求。隨著液冷與浸入式冷卻等尖端技術的日益普及，對於能夠有效管理熱動力學與系統壓力的可靠元件的需求，比以往任何時候都更加迫切與重要。
溢康專為高性能計算環境中的液冷系統量身打造了 LQCOL PLUS 膨脹水箱系列，以滿足現代數據中心對高效穩定冷卻解決方案的迫切需求。該系列產品針對因熱傳導引發的液體體積波動問題進行了精心設計，有效提升系統穩定性，並確保數據中心實現最佳的冷卻性能。以下我們將全面剖析 LQCOL PLUS 如何在高需求應用場景中引領技術革新，顯著提升冷卻效率與系統可靠性。

一、LQCOL PLUS 液冷系統膨脹水箱的設計與特點

材料與結構

LQCOL PLUS 液冷系統膨脹水箱系列以其耐用性和多功能性而著稱，針對不同需求提供以下兩種材質選擇：：

• 冷軋碳鋼外殼： 專為應對高壓環境及浸入式冷卻應用而設計，採用耐用的三層環氧防保護烤漆進行保護，標準配色為亮銀灰。亦可根據客戶需求提供客製化顏色，以滿足不同項目的特定需求。

• 不銹鋼外殼：適用於對耐腐蝕性和使用壽命有更高要求的應用場景。儘管成本相對較高，但此材質具備卓越的耐用性與優異的抗磨損性能，是苛刻環境下的理想選擇。



內部結構

膨脹水箱內部分為兩個主要腔室，由耐高溫的 EPDM 橡膠隔膜隔開：

• 水室：內襯防腐的聚丙烯 (PP) 襯裡，防止冷卻液與罐壁直接接觸。EPDM 隔膜可承受高達 120°C 的溫度，能夠根據液體體積變化進行動態調整，以維持穩定壓力並防止積水。不銹鋼螺紋出口設計，確保與水系統的連接簡便且牢固，提升安裝效率與系統穩定性。

• 氣室：預先充填氮氣以提升穩定性並減少維護需求，配備氣閥以便進行精確的壓力調整，確保系統始終保持最佳性能。





圖片 1：溢康 LQCOL PlUS液冷系統膨脹水箱內部結構的剖面圖和主要特色



二、LQCOL PLUS 液冷系統膨脹水箱型號

溢康提供多種 LQCOL-PLUS容量，以滿足多樣化需求：

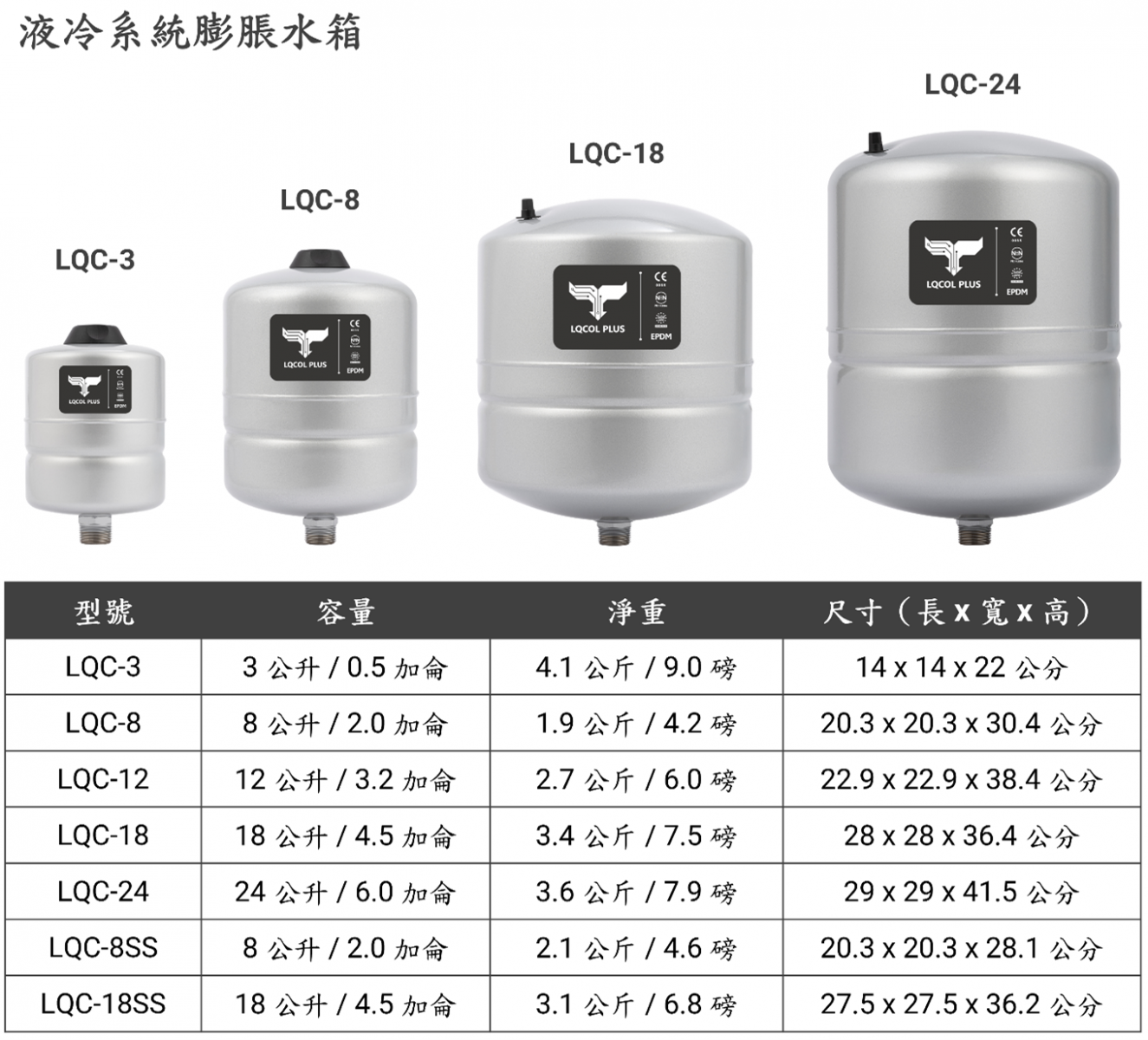

圖片 2：溢康 LQCOL PlUS 膨脹水箱型號



LQCOL PLUS 型號：

• 容量：3、8、12、18、24 公升。

• 接頭規格：3/4” G/NPT/BSP 接頭，適用於多種系統。



LQCOL PLUS 不銹鋼型號：

• 容量：8、18 公升。

• 接頭規格：耐用的 3/4” G/NPT/BSPT 接頭，適合需要更高耐腐蝕性與外觀要求的環境。

這些型號經過精心設計，可應對各種應用需求，確保可靠性、穩定性，並與先進冷卻系統高度兼容。



液冷系統膨脹水箱的選型與尺寸

為了選擇最適合您的冷卻系統的 LQCOL Plus 膨脹水箱，建議使用我們的尺寸選擇工具來選擇最適合的 LQCOL PLUS 膨脹水箱。該工具可以根據系統的特定需求，幫助您計算出最佳的水箱尺寸，簡化選型過程。以下是可用於計算的參數範例：

• 系統壓力範圍

• 冷卻液體積

• 最大操作溫度

• 洩壓閥的數量

透過輸入這些參數，尺寸選擇工具可幫助您準確計算合適的水箱尺寸，避免因尺寸過小導致性能不足或尺寸過大造成成本浪費，從而確保系統的高效運行與成本效益。請訪問溢康官方網站以使用該工具，快速找到最適合您冷卻系統需求的膨脹水箱，或聯繫我們的技術團隊以獲取個性化協助。



三、LQCOL PLUS 在系統中的運行方式

LQCOL PLUS 膨脹水箱在數據中心浸入式冷卻系統中扮演了關鍵角色。其運行原理如下：

• 運行過程中，隨著伺服器產生熱量，冷卻液吸收能量並膨脹。LQCOL PLUS 膨脹水箱專為膨脹的冷卻液提供了額外的空間，有效防止封閉迴路系統內壓力過高。當膨脹的冷卻液進入水箱時，會推動彈性的橡膠隔膜壓縮氣腔內的空氣，從而保持系統的平衡與穩定。

• 當系統降溫時，冷卻液收縮。此時，水箱內被壓縮的空氣會推動橡膠隔膜，將儲存的冷卻液重新輸送回系統。這種動態響應確保了冷卻液循的持續循環，同時避免產生可能干擾運行的真空狀態。

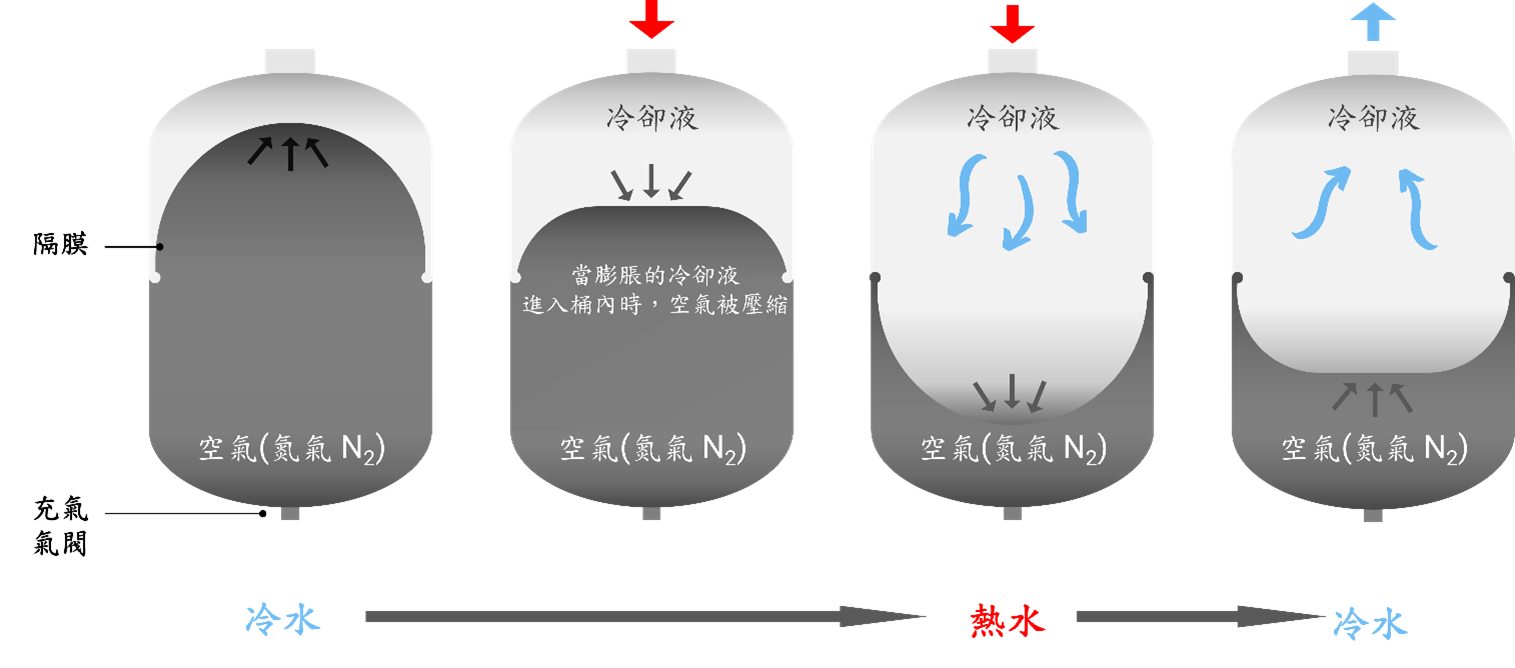

圖片 3：LQCOL PlUS膨脹水箱運行示意圖



四、系統中關鍵元件的位置

為確保最佳性能與安全，整個系統必須安裝於室內的防水區域。

這樣可以避免因洩漏或意外的水排放而造成損壞。理想情況下，安裝地點應距離排水設施不超過3米，以避免積水，並減少對周圍區域、下層樓層或設備造成損害的風險。選定的區域還應提供足夠的空間，以便於對所有元件進行檢修和維護。

LQCOL PLUS 膨脹水箱應安裝於冷水進水管路上，並安裝於止回閥/逆止閥之後、熱源之前。此安裝位置可讓水箱吸收因水加熱膨脹引起的壓力波動，從而確保系統性能穩定。安裝時，應使用合適的螺紋密封劑以防止洩漏，並確保管道向上傾斜，避免產生氣體滯留。

系統應配備必要的安全裝置與流量調節設備，以確保其正常運行並符合安全標準：

• 止回閥或逆止閥：系統入口處必須安裝止回閥或逆止閥，以防止水流逆向，從而保護主供水系統。該裝置確保水泵能建立足夠的壓力以啟動自動開關，並防止在水泵停止運行時發生水往回流的情況。

• 卸壓閥：必須安裝在熱水出口管線上，以釋放過多壓力，保護系統並符合當地法規要求。

• 排水閥：應分別安裝於冷水管線（膨脹水箱之前）和熱水管線（卸壓閥之後），以便於系統維護或應急排水。

• 流量計：用於監控進入系統的水流量，確保系統正常運行及熱傳遞效率。

• 球閥：安裝於特定元件周圍，用於隔離元件以便進行維修，而不影響整個系統運行。

• 流量調節閥：有助於控制流量速率，優化熱傳遞並提高系統效率。

• 泵浦：應安裝在冷水回路中，確保整個系統水循環的穩定性。

• 過濾元件：如過濾器或空氣分離器，應安裝在水泵的吸入口，以去除雜質和空氣，保護泵浦及換熱器等關鍵元件。

然而，是否需要安裝這些元件，將取決於系統的具體設計與運行需求。

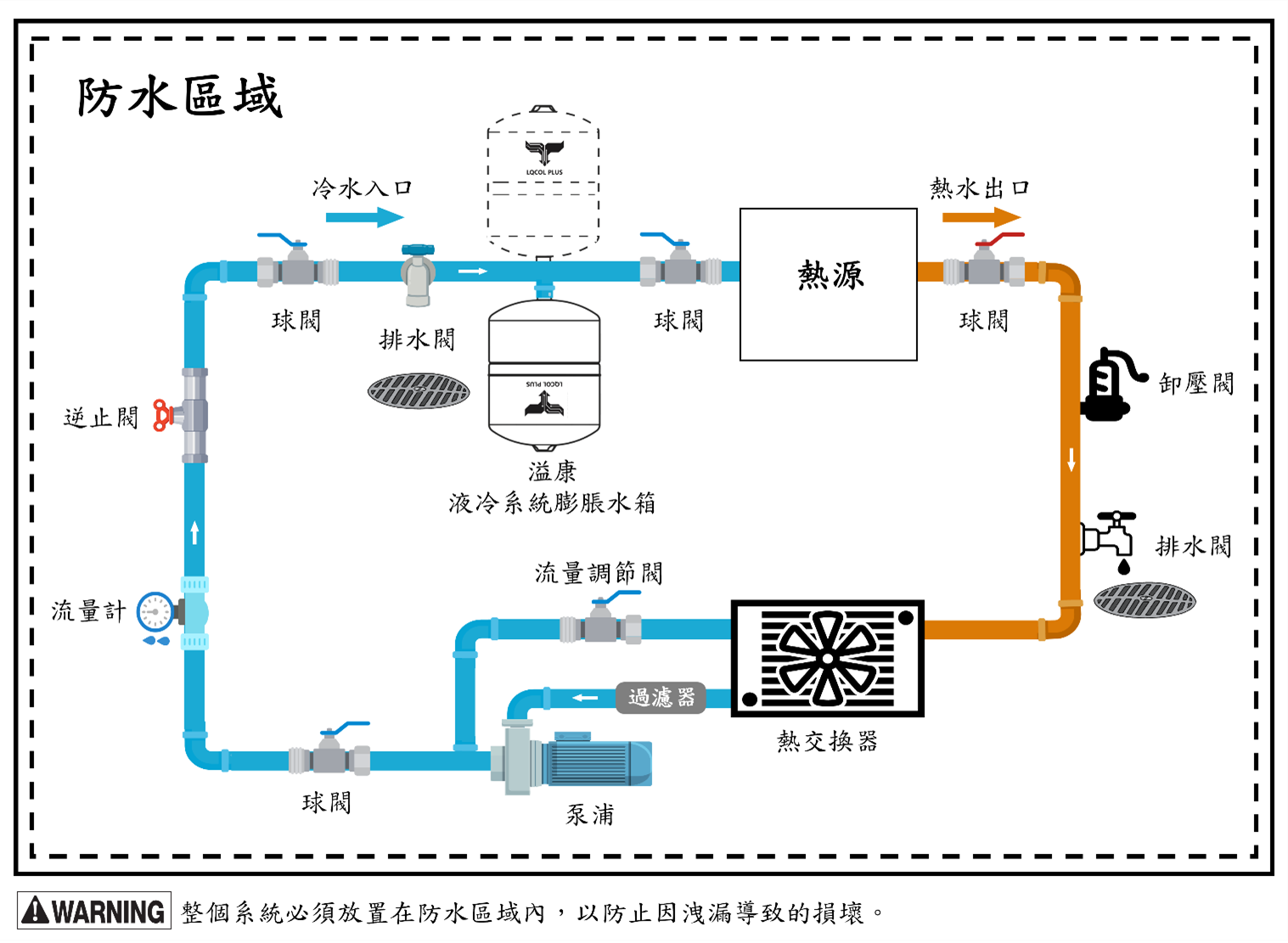

圖片 4：LQCOL Plus 在系統中安裝的管道建議示意圖



五、LQCOL PLUS 膨脹水箱的安裝步驟

正確安裝 LQCOL PLUS 膨脹水箱對於確保系統性能與壽命至關重要。請按照以下步驟操作：

1. 關閉水源和電源: 在安裝閥門和水箱之前，先關閉水源及系統電源（包括電力或燃氣）。

2. 選擇適當的位置: 將水鄉安裝在冷水入口管路上，確保其位置便於維護，並遠離熱水出口以防止因加熱導致水箱溫度上升。

3. 檢查水箱壓力: 使用輪胎型壓力計檢查膨脹水箱的氣壓，預充壓力應與膨脹水箱所在的位置最低壓力一致。如需調整，可使用氮氣或無油壓縮空氣為膨脹水箱充氣，並使用壓力計確認壓力準確無誤。

4. 定位系統連接點: 找到系統的連接點，並移除任何插頭或蓋子。

5. 連接水箱與管路: 使用符合系統要求的管材和尺寸將膨脹水箱連接到系統中。

6. 安裝閥門: 膨脹水箱連接處安裝球閥，以便於必要時的隔離和拆卸。同時，在膨脹水箱的管道中連接手動或自動補水閥，以確保系統操作的一致性且不受水泵的影響。

7. 檢查接頭與閥門: 安裝完成後，檢查所有接頭是否有漏水現象，並確保所有閥門功能正常。

8. 檢測預充壓力: 在向系統注水之前，再次使用輪胎壓力計檢測膨脹水箱的預充壓力，確保其符合系統要求（出廠預充壓力默認值為 30 psi，正確壓力見水箱標籤，預充壓力可定制）。如需調整壓力，使用氮氣或無油壓縮空氣，並在此過程中頻繁檢查壓力。

9. 恢復水源與電源: 緩犯打開水源並恢復系統電源，打開必要的閥門，使膨脹水箱整合進到系統中。

運行後調整壓力

如果系統已經運行，但需要調整膨脹水箱的壓力，請按照以下步驟操作：

1. 關閉熱源，讓系統水冷卻至環境溫度。

2. 關閉球閥，將膨脹水箱與系統隔離。

3. 打開排水閥，排空膨脹水箱內的水。

4. 取下膨脹水箱底部氣閥保護蓋。

5. 使用精確的輪胎氣壓表測量膨脹水箱的氣壓。

6. 如果壓力過低，向膨脹水箱充入氮氣或無油壓縮空氣，並頻繁檢查壓力，直至達到所需水平。

7. 確保氣壓正確後，重新安裝氣閥保護蓋。

8. 關閉排水閥，重新打開球閥，啟動電源恢復運行。



六、LQCOL PLUS 在數據中心冷卻系統中的優勢

1. 壓力穩定與系統保護 : LQCOL Plus 能有效吸收因液體膨脹與收縮引起的壓力波動，確保系統壓力穩定。這可避免壓力瞬間飆升或產生真空，對泵浦、管線及密封件等關鍵元件造成損傷，同時延長其使用壽命並降低維護需求。

2. 提升冷卻效率 : 透過維持最佳壓力水平，膨脹水箱確保冷卻液能在整個系統中有效循環，增進熱傳導效率，提升冷卻效果並減輕系統運行負荷。

3. 防止溢流與增強安全性 : 如果沒有膨脹水箱，膨脹的冷卻液可能溢出，導致液體浪費或潛在為害。LQCOL Plus 膨脹水箱能穩妥收容多餘的液體，防止溢流、洩漏或破裂等事故，維持系統完整性並提高安全性，從而降低數據中心的風險及損失。

4. 與系統元件的兼容性 : 該膨脹水箱可與其他關鍵元件（如逆止閥、水錶）無縫整合。它能與這些元件和諧運作，確保冷卻系統的平衡與穩定。

5. 成本效益與可擴充性 : 透過減少元件磨損並提高系統效率，LQCOL Plus 降低了能源消耗、維修成本與停機時間。此外，其靈活性支持系統的可擴展性，滿足數據中心日益增長的冷卻需求。

總而言之，在數據中心的冷卻系統中安裝 LQCOL Plus 不僅能確保系統穩定運行、提高安全性，還能實現長期的成本效益，是現代數據中心運營不可或缺的投資。



七、結論

隨著先進數據中心冷卻解決方案需求日益增加，選用合適的元件對系統效率與效能至關重要。溢康的 LQCOL Plus 膨脹水箱是一款針對現代冷卻系統（包括液冷與浸入式冷卻）所設計的專用解決方案。透過穩定系統壓力、有效散熱並保護關鍵元件，LQCOL Plus 能確保系統在長期運行中維持最佳性能與可靠度。此外，其整合亦有助於降低能源消耗並減少關鍵零件的磨損，實現更具可持續性的運行環境。

溢康擁有近三十年的製造經驗，是高品質工業壓力與擴展水箱的值得信賴供應商。LQCOL Plus 膨脹水箱結合了堅固耐用、創新設計與高效率等特點，能以極具競爭力的價格為您帶來卓越價值。產品提供三年保固，在保證穩定表現的同時，也讓數據中心業者更安心；並建議每三年定期汰換水箱，以持續維持可靠性與功能性。

如需了解更多關於溢康膨脹水箱的詳情，或想了解完整的 LQCOL Plus 液冷系統膨脹水箱產品系列，請造訪我們的網站：aquaskyplus.com/LQCOL-PLUS 或通過電子郵件聯繫我們：[email protected]。讓我們助您打造更智能、高效的數據中心冷卻解決方案！
