Résumé

Avec la croissance explosive de l'intelligence artificielle (IA), du calcul haute performance (HPC) et de l'Internet des objets (IoT), l'enveloppe thermique (TDP) par baie (rack) dans les datacenters dépasse rapidement les 100 kW. Les technologies de refroidissement par air traditionnelles ont atteint leurs limites physiques. Par conséquent, les architectures de refroidissement liquide direct (DLC) ou direct au composant (Direct-to-Chip), centrées sur l'unité de distribution de liquide de refroidissement (CDU), sont devenues la configuration de déploiement standard pour les grands Hyperscalers (tels que Google, Microsoft et Amazon).

Au sein de ces réseaux de tuyauterie hydraulique extrêmement complexes et de haute précision, le maintien de la stabilité de la micro-pression, l'absorption de la dilatation thermique causée par de sévères fluctuations de température, ainsi que la prévention des fuites de fluide caloporteur et de la cavitation du système sont primordiaux pour garantir un fonctionnement ininterrompu des serveurs 24/7/365. Ce livre blanc explore les mécanismes physiques fondamentaux des vases d'expansion au sein de la boucle secondaire et explicite les avantages techniques des vases d'expansion à membrane tout inox d'AQUASKY, conçus spécifiquement pour les conditions d'exploitation extrêmes du refroidissement liquide.

I. Pourquoi les systèmes CDU à refroidissement liquide doivent-ils être équipés de « vases d'expansion » ?

L'unité de distribution de liquide de refroidissement (CDU) sert de hub central pour l'échange thermique et le contrôle des fluides au sein des architectures de refroidissement liquide des datacenters. Le système est généralement divisé en une boucle primaire (connectée à l'extérieur aux tours de refroidissement ou aux groupes d'eau glacée) et une boucle secondaire (circulant directement à travers les plaques froides des serveurs). Au sein de la boucle secondaire fermée, la dynamique des fluides et les caractéristiques thermodynamiques imposent l'intégration obligatoire de vases d'expansion étanches :

1. Absorption de la dilatation thermique

Sous différentes charges de calcul des serveurs, la température de l'eau subit des fluctuations rapides et drastiques. Lorsque la température du fluide caloporteur (comme l'eau pure déionisée ou une solution à 25 % de propylène glycol - PG25) augmente, sa masse volumique diminue, ce qui entraîne une expansion volumique.

Le réseau de tuyauterie et les plaques froides étant totalement rigides, en l'absence de réservoir flexible pour absorber ce volume dilaté, l'incompressibilité du fluide provoque une hausse exponentielle de la pression interne du système. Cette micro-expansion peut facilement déclencher la déformation des plaques froides, des fuites au niveau des raccords rapides (QD) ou des ruptures catastrophiques de tuyaux, entraînant une défaillance dévastatrice des serveurs.

2. Compensation dynamique de pression & prévention de la cavitation

À l'inverse, lorsque la charge de travail des serveurs chute brusquement, le fluide caloporteur se refroidit et se rétracte. Sans compensation systémique, une dépression locale (état de vide) est instantanément générée dans la boucle.

Cette pression négative aspire non seulement l'air extérieur dans le système à travers les pores microscopiques des joints — entraînant l'oxydation de la tuyauterie —, mais déclenche également un phénomène de cavitation à l'aspiration de la pompe de circulation. À mesure que les bulles de vapeur s'effondrent à haute fréquence, les roues de pompe subissent une fatigue rapide, générant un bruit excessif et risquant de provoquer le grillage de la pompe ou une dégradation soudaine du débit. Le vase d'expansion fournit une compensation dynamique en pression positive relative, garantissant que le système maintienne une pression positive stable quelles que soient les variations de température.

II. Conception tout inox d'AQUASKY : Répondre directement aux spécifications rigoureuses des Hyperscalers

Pour les clients finaux d'élite comme Google, Microsoft et Amazon AWS, la norme opérationnelle des datacenters est « Zéro point unique de défaillance » (Zero Single Point of Failure). Les vases d'expansion traditionnels en acier au carbone avec revêtements industriels standards — largement utilisés dans le CVC résidentiel ou l'industrie légère — échouent totalement aux audits techniques rigoureux (normes LQC/TQR) exigés par ces Hyperscalers.

Pour répondre à ce problème critique, AQUASKY a conçu une structure tout inox, offrant trois avantages techniques majeurs :

1. Zéro corrosion & maintien de la haute pureté de l'eau

Les fluides utilisés dans les boucles secondaires des datacenters (tels que l'eau déionisée ou les fluides caloporteurs spécialisés) sont très sensibles et corrosifs envers les métaux standards.

Sélection de matériaux de qualité supérieure : Les corps de réservoir d'AQUASKY sont fabriqués en acier inoxydable de haute qualité (SUS304 / SUS316L). Avant l'expédition, les surfaces subissent une passivation chimique précise ou un traitement d'électropolissage. Cela bloque efficacement toute réaction électrochimique avec le fluide, éliminant totalement les risques de rouille ou de relargage de micro-particules.

Protection des composants de précision : Cette pureté absolue garantit que les micro-canaux complexes à l'intérieur des plaques froides ne soient pas obstrués par des éclats de rouille ou des impuretés, maintenant ainsi une résistance thermique optimale.

2. Structure ultra-étanche & haute résistance à la pression de calcul

Savoir-faire en soudage de précision : AQUASKY utilise une structure propriétaire entièrement soudée et entièrement automatisée. Par rapport aux raccordements traditionnels par brides ou raccords filetés, le procédé entièrement soudé élimine le risque de dégradation des joints causé par le vieillissement, la dilatation ou la contraction thermique. Cela garantit une étanchéité absolue aux gaz et aux liquides sous une capacité de pression de calcul ultra-élevée dépassant 30 Bar, tout en maintenant une pression maximale de service (PMS / MWP) nominale de 10 Bar.

Résistance à la pression : Le corps en acier inoxydable possède une résistance mécanique à la traction exceptionnellement élevée. Après avoir subi d'innombrables cycles de pression et de température, la structure du réservoir reste exempte de fatigue structurale, de déformation ou de fluage mécanique.

III. Membrane en caoutchouc EPDM spécialement formulée : Compatibilité physique parfaite avec le PG25

Le composant central d'un vase d'expansion réside dans sa membrane flexible, qui isole complètement la chambre à eau de la chambre à air. En collaboration avec des laboratoires internationaux de matériaux polymères, AQUASKY a développé une membrane propriétaire en EPDM réticulé au peroxyde (Peroxide Cured EPDM), spécialement optimisée pour les systèmes de refroidissement liquide des datacenters :

1. Compatibilité parfaite avec le PG25 (25 % de propylène glycol)

Pour éviter le gel à basse température et offrir une protection anticorrosion, les boucles secondaires de CDU utilisent largement une solution aqueuse à 25 % de propylène glycol (PG25). Les caoutchoucs conventionnels (tels que le caoutchouc naturel ou le NBR) souffrent de gonflement, de durcissement et de dégradation moléculaire lorsqu'ils sont exposés à long terme aux alcools, aux additifs et aux inhibiteurs de corrosion.

Résistance chimique : La membrane en EPDM réticulé au peroxyde d'AQUASKY possède des liaisons chimiques extrêmement stables, affichant une réactivité chimique presque nulle avec le PG25. Même lors de fonctionnements prolongés à haute température, la membrane ne relargue aucun plastifiant ni ne précipite d'impuretés, garantissant que la conductivité et la composition chimique du fluide caloporteur restent parfaitement constantes.

2. Mémoire élastique supérieure & faible perméabilité

Barrière microscopique anti-perméation : Cet EPDM spécial présente un taux de perméabilité aux gaz extrêmement faible, empêchant les molécules de gaz de la chambre à air de diffuser à l'échelle moléculaire dans le liquide de refroidissement, évitant ainsi la formation de bouchons de vapeur dans la boucle secondaire.

Performance anti-fatigue : Lors des déformations alternatives continues causées par les sévères fluctuations de température, la membrane fait preuve d'une mémoire élastique exceptionnelle. Elle résiste facilement aux expansions et contractions haute fréquence et à grande amplitude, garantissant une durée de vie opérationnelle prolongée.

IV. Avantages thermodynamiques et physiques de la précharge d'usine en azote sec de haute pureté

La chambre à air des vases d'expansion étanches d'AQUASKY est préchargée en usine avec de l'azote sec N_2 de haute pureté. Par rapport à l'air comprimé conventionnel, la précharge à l'azote offre des avantages décisifs en matière de protection thermodynamique et chimique :

1. Élimination des perturbations de pression dues aux écarts de température externes/internes

Stabilité thermodynamique : L'azote est un gaz inerte doté d'un volume moléculaire relativement grand et d'une teneur en humidité nulle. Sous des fluctuations extrêmes de la température ambiante, son coefficient de dilatation reste extrêmement faible et stable, respectant strictement la loi des gaz parfaits :

P⋅V=n⋅R⋅T

Contrôle de la pression constante : Par conséquent, même si les températures ambiantes des salles blanches du datacenter ou des baies de serveurs fluctuent fortement, la pression de précharge d'usine (P_"Pre" ) à l'intérieur du réservoir conserve une consistance étonnante. Elle empêche toute dérive de pression causée par la condensation de l'humidité ou la dilatation thermique de l'air ambiant, garantissant que la logique de contrôle des composants de régulation de pression de la CDU (tels que les transmetteurs de pression et les soupapes de sécurité) ne soit pas perturbée.

2. Prévention de l'oxydation interne et du vieillissement de la membrane

• Garantie de longue durée de vie : Si de l'air comprimé conventionnel est utilisé, la teneur en oxygène et en humidité sous une pression continue et des températures moyennes à élevées provoquera une oxidation et une hydrolyse microscopiques sur la face arrière de la membrane, accélérant le vieillissement et la fissuration du caoutchouc. L'azote sec de haute pureté crée un environnement inerte totalement exempt d'oxygène et d'humidité. Cela élimine fondamentalement toute corrosion en phase gazeuse contre le matériau de la membrane et les parois internes en acier inoxydable, prolongeant la durée de vie nominale du réservoir à plus de 10 ans — s'alignant parfaitement sur le cycle de vie du datacenter.

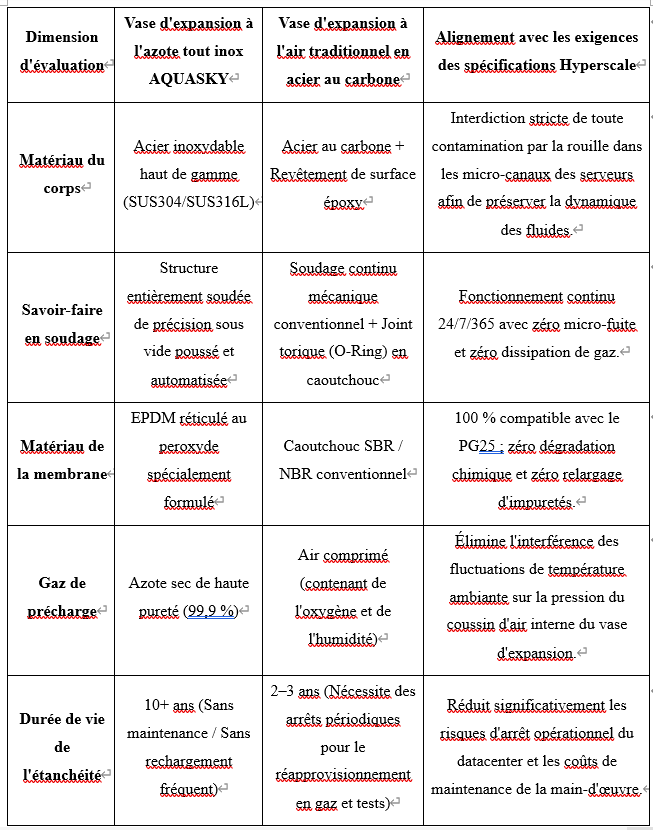

V. Paramètres techniques & matrice de comparaison des performances physiques

VI. Conclusion

Dans les datacenters Hyperscale actuels, où l'efficacité énergétique (PUE) est poussée jusqu'à la limite physique absolue, la moindre défaillance de l'architecture de refroidissement liquide peut entraîner des pertes de capacité de calcul se chiffrant en millions de dollars. La stabilité ultime de l'unité de distribution de liquide de refroidissement (CDU) dépend entièrement de la fiabilité absolue de chaque composant physique sous-jacent.

En concevant un réservoir entièrement en acier inoxydable, associé à une précharge d'usine en azote sec de haute pureté et une membrane en EPDM réticulé au peroxyde parfaitement compatible avec le PG25, AQUASKY fournit la solution d'ingénierie ultime pour gérer les grands écarts de température et les sévères fluctuations de pression. Cette architecture répond non seulement aux exigences matérielles strictes « Zéro corrosion, zéro fuite, fiabilité suprême » des plus grands fournisseurs cloud tels que Google, Microsoft et Amazon, mais elle renforce également la ligne de défense la plus solide pour les infrastructures de refroidissement haute performance à l'ère du calcul IA.
