Resumen

Con el crecimiento explosivo de la Inteligencia Artificial (IA), la Computación de Alto Rendimiento (HPC) y el Internet de las Cosas (IoT), la Potencia de Diseño Térmico (TDP) por bastidor (rack) individual en los centros de datos está superando rápidamente los 100 kW. Las tecnologías tradicionales de refrigeración por aire han alcanzado sus límites físicos. En consecuencia, las arquitecturas de Refrigeración Líquida Directa (DLC) o refrigeración líquida directa al chip (Direct-to-Chip), centradas en la Unidad de Distribución de Refrigerante (CDU), se han convertido en la configuración de despliegue estándar para los principales proveedores hiperescala (Hyperscalers, como Google, Microsoft y Amazon).

Dentro de estos sistemas de tuberías de fluidos altamente complejos y de ingeniería de precisión, mantener la estabilidad de la micropresión, absorber la expansión térmica causada por fluctuaciones severas de temperatura y prevenir fugas de refrigerante y cavitación en el sistema son fundamentales para garantizar el funcionamiento ininterrumpido de los servidores 24/7/365. Este documento blanco explora los mecanismos físicos fundamentales de los tanques de expansión dentro del circuito secundario y elucida las ventajas técnicas de los tanques de expansión de diafragma totalmente en acero inoxidable de AQUASKY, diseñados explícitamente para condiciones extremas de operación en refrigeración líquida.

I. ¿Por qué los sistemas CDU de refrigeración líquida deben configurarse con "tanques de expansión"?

La Unidad de Distribución de Refrigerante (CDU) actúa como el núcleo central para el intercambio térmico y el control de fluidos en las arquitecturas de refrigeración líquida de centros de datos. El sistema generalmente se divide en un circuito primario (conectado externamente a torres de refrigeración o enfriadores/chillers) y un circuito secundario (que circula directamente a través de las placas frías / Cold Plates de los servidores). Dentro del circuito secundario cerrado, la dinámica de fluidos y las características termodinámicas exigen la integración obligatoria de tanques de expansión sellados:

1. Absorción de la expansión térmica

Bajo cargas de trabajo variables en los servidores, la temperatura del agua experimenta fluctuaciones rápidas y drásticas. A medida que aumenta la temperatura del fluido refrigerante (como agua desionizada pura o una solución de propilenglicol al 25% - PG25), su densidad disminuye, lo que resulta en una expansión de volumen.

Dado que la red de tuberías y las placas frías son completamente rígidas, si no existe un tanque flexible para absorber este volumen expandido, la incompresibilidad del fluido provocará un aumento exponencial e instantáneo de la presión interna del sistema. Esta microexpansión puede desencadenar fácilmente la deformación de las placas frías, fugas en los conectores rápidos (QD) o rupturas catastróficas de tuberías, provocando fallas devastadoras en los servidores.

2. Compensación dinámica de presión y prevención de cavitación

Por el contrario, cuando las cargas de trabajo del servidor caen abruptamente, el refrigerante se enfría y se contrae. Sin una compensación sistemática, se genera instantáneamente una presión negativa localizada (estado de vacío) dentro del circuito.

Esta presión negativa no solo aspira aire externo hacia el sistema a través de los poros microscópicos de los sellos —provocando la oxidación de las tuberías—, sino que también desencadena el fenómeno de cavitación en la entrada de la bomba de circulación. A medida que las burbujas de vapor colapsan a altas frecuencias, los impulsores de la bomba sufren una rápida fatiga, generando un ruido excesivo y arriesgando la avería del motor o una degradación repentina del caudal. El tanque de expansión proporciona una compensación dinámica de presión manométrica positiva, asegurando que el sistema mantenga una presión positiva estable independientemente de las variaciones de temperatura.

II. Diseño totalmente en acero inoxidable de AQUASKY: Cumplimiento directo de las rigurosas especificaciones de los Hyperscalers

Para clientes finales de élite como Google, Microsoft y Amazon AWS, el estándar operativo para los centros de datos es "Cero punto único de falla" (Zero Single Point of Failure). Los tanques de expansión tradicionales de acero al carbono con recubrimientos industriales estándar —ampliamente utilizados en aplicaciones residenciales de HVAC o industria ligera— no logran superar las estrictas auditorías técnicas (estándares LQC/TQR) requeridas por estos Hyperscalers.

Abordando este punto crítico, AQUASKY diseñó una estructura totalmente en acero inoxidable, ofreciendo tres ventajas técnicas fundamentales:

1. Cero corrosión y mantenimiento de la pureza del agua de alta calidad

Los fluidos utilizados en los circuitos secundarios de los centros de datos (como agua desionizada DI o refrigerantes de ingeniería especializados) son altamente sensibles y corrosivos hacia los metales comunes.

Selección de materiales de primera calidad: Los cuerpos de los tanques de AQUASKY se fabrican utilizando acero inoxidable de alta calidad (SUS304 / SUS316L). Antes del despacho de fábrica, las superficies se someten a tratamientos precisos de pasivado químico o electropulido. Esto bloquea eficazmente cualquier reacción electroquímica con el fluido, eliminando por completo los riesgos de oxidación o desprendimiento de micropartículas.

Protección de componentes de precisión: Esta pureza absoluta garantiza que los intrincados microcanales dentro de las placas frías permanezcan libres de obstrucciones causadas por escamas de óxido e impurezas, manteniendo una resistencia térmica óptima.

2. Estructura extrema a prueba de fugas y alta capacidad de resistencia a la presión

Mecanizado de soldadura de precisión: AQUASKY utiliza una estructura propia de soldadura completa totalmente automatizada. En comparación con las conexiones de brida tradicionales o sellos roscados, el proceso de soldadura completa elimina el riesgo de degradación de las empaquetaduras causado por el envejecimiento, la expansión térmica o la contracción. Esto garantiza una estanqueidad absoluta a gases y líquidos bajo una capacidad de presión de diseño ultra alta que supera los 30 Bar, manteniendo una Presión Máxima de Trabajo (MWP) nominal de 10 Bar.

Resistencia a la presión: El cuerpo de acero inoxidable posee una resistencia mecánica a la tracción excepcionalmente alta. Después de someterse a innumerables ciclos de presión y temperatura, el cuerpo del tanque permanece inmune a la fatiga estructural, deformación o fluencia mecánica (creep).

III. Diafragma de goma EPDM de formulación especial: Compatibilidad física perfecta con PG25

El componente central de un tanque de expansión radica en su diafragma flexible, el cual aísla completamente la cámara de agua de la cámara de aire. En colaboración con laboratorios internacionales de materiales poliméricos, AQUASKY desarrolló un diafragma exclusivo de EPDM curado con peróxido (Peroxide Cured EPDM), optimizado específicamente para sistemas de refrigeración líquida en centros de datos:

1. Compatibilidad perfecta con PG25 (solución de propilenglicol al 25%)

Para prevenir la congelación a bajas temperaturas y proporcionar protección anticorrosiva, los circuitos secundarios de las CDU utilizan ampliamente una solución acuosa de propilenglicol al 25% (PG25). Los cauchos convencionales (como el caucho natural o NBR) sufren hinchamiento (swelling), endurecimiento y degradación molecular cuando se exponen a largo plazo a alcoholes, aditivos e inhibidores de corrosión.

Resistencia química: El diafragma de EPDM curado con peróxido de AQUASKY posee enlaces químicos extremadamente estables, mostrando una reactividad química casi nula con PG25. Incluso durante operaciones prolongadas a altas temperaturas, el diafragma no libera plastificantes ni precipita impurezas, asegurando que la conductividad y la composición química del refrigerante se mantengan completamente constantes.

2. Memoria elástica superior y baja permeabilidad

Barrera microscópica de permeación: Este EPDM especializado presenta una tasa de permeación de gas extremadamente baja, evitando que las moléculas de gas en la cámara de aire se difundan a nivel molecular hacia el refrigerante, evitando así bloqueos de vapor (vapor locks) en el circuito secundario.

Rendimiento antifatiga: Durante deformaciones continuas y recíprocas causadas por fluctuaciones severas de temperatura, el diafragma demuestra una memoria elástica excepcional. Soporta fácilmente expansiones y contracciones de alta frecuencia y amplio rango, garantizando una vida útil operativa prolongada.

IV. Ventajas termodinámicas y físicas de la precarga de fábrica con nitrógeno seco de alta pureza

La cámara de aire de los tanques de expansión sellados de AQUASKY se precarga en fábrica con nitrógeno seco de alta pureza (N_2). En comparación con el aire comprimido convencional, la precarga con nitrógeno ofrece ventajas decisivas de protección termodinámica y química:

1. Eliminación de alteraciones de presión por diferencias de temperatura externa e interna

Estabilidad termodinámica: El nitrógeno es un gas inerte con un volumen molecular relativamente grande y cero contenido de humedad. Bajo fluctuaciones extremas de temperatura ambiental, su coeficiente de expansión permanece extremadamente bajo y estable, adhiriéndose estrictamente a la ley de los gases ideales:

P⋅V=n⋅R⋅T

Control constante de presión: En consecuencia, incluso si la temperatura ambiental en la sala limpia (white space) o en los bastidores del centro de datos fluctúa drásticamente, la presión de precarga de fábrica (P_"Pre" ) dentro del tanque mantiene una consistencia sorprendente. Previene cualquier deriva de presión (pressure drift) causada por la condensación de humedad o la expansión térmica del aire ambiental, asegurando que la lógica de control de los componentes de regulación de presión de la CDU (como transmis

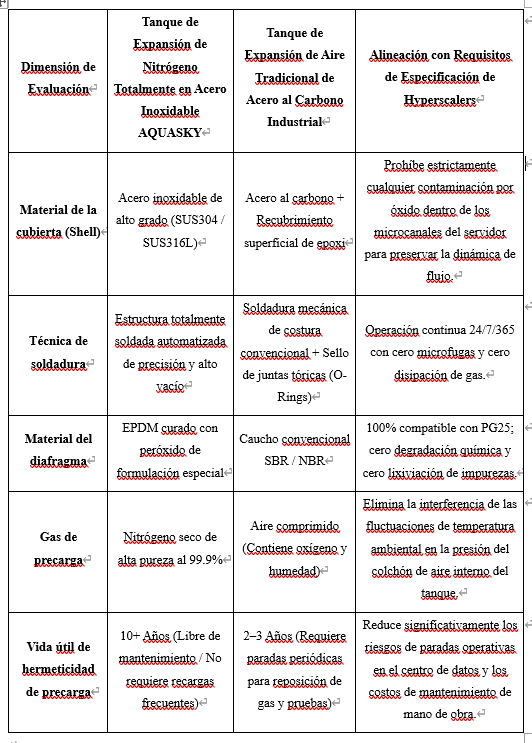

V. Matriz de comparación de parámetros técnicos y rendimiento físico

VI. Conclusión

En los centros de datos hiperescala actuales, donde la Eficiencia del Uso de la Energía (PUE) se lleva al límite físico absoluto, incluso una falla minúscula en la arquitectura de refrigeración líquida puede resultar en pérdidas de millones de dólares en capacidad de cómputo. La estabilidad última de la Unidad de Distribución de Refrigerante (CDU) depende por completo de la confiabilidad absoluta de cada componente físico subyacente.

Al diseñar un cuerpo de tanque totalmente en acero inoxidable, combinado con una precarga de fábrica de nitrógeno seco de alta pureza y un diafragma de EPDM curado con peróxido perfectamente compatible con PG25, AQUASKY ofrece la solución de ingeniería definitiva para gestionar altos diferenciales de temperatura y severas fluctuaciones de presión. Esta arquitectura no solo satisface las estrictas exigencias de hardware de "Cero corrosión, Cero fugas, Confiabilidad suprema" de proveedores en la nube de primer nivel como Google, Microsoft y Amazon, sino que también fortalece la línea de defensa más sólida para las infraestructuras de refrigeración de alto rendimiento en la era de la computación con IA.
