حلول تبريد مراكز البيانات - خزانات التمدد LQCOLPLUS من Aquasky في أنظمة التبريد السائل

في العصر الرقمي اليوم، تواجه مراكز البيانات نموًا هائلًا في الطلب، خاصة بسبب تزايد استخدام الحوسبة عالية الأداء (HPC) وأحمال العمل المتعلقة بالذكاء الاصطناعي (AI). وقد أدى هذا الارتفاع إلى مستويات غير مسبوقة من كثافة الحوسبة، مما يتطلب حلول تبريد متقدمة للخوادم لضمان الأداء الأمثل والاستقرار. لا يقتصر التبريد الفعال على تقليل استهلاك الطاقة فحسب، بل أيضًا تحسين عمر وكفاءة مراكز البيانات.

I. تقنيات التبريد في مراكز البيانات

1. التبريد الهوائي:

يُعد التبريد الهوائي أكثر الطرق شيوعًا المستخدمة في مراكز البيانات. يستخدم المراوح والمشتتات الحرارية لتبديد الحرارة التي تولدها مكونات الخوادم مثل وحدات المعالجة المركزية (CPUs)، ووحدات معالجة الرسومات (GPUs)، ووحدات الذاكرة. تعمل المراوح على تحريك الهواء البارد المحيط عبر المكونات المنتجة للحرارة، وامتصاص الحرارة وطرد الهواء الدافئ خارج الخادم أو مركز البيانات. تلتقط المشتتات الحرارية، التي تكون متصلة بهذه المكونات، الحرارة وتنقلها إلى الهواء المتحرك. ثم يتم تصريف الهواء الدافئ من الرفوف الخوادم ويتم توجيهه خارج مركز البيانات أو إعادة تدويره من خلال نظام تبريد. وعلى الرغم من فعاليته في العديد من التطبيقات، إلا أن التبريد الهوائي له حدوده في البيئات ذات الكثافة العالية حيث تتجاوز الحرارة المتولدة قدرة الهواء على تبديدها بشكل فعال.

الشكل 1. تدفق الهواء داخل الخادم (المصدر)

2. التبريد السائل:

يوفر التبريد السائل حلاً أكثر كفاءة لإدارة الحرارة الشديدة الناتجة عن الخوادم عالية الأداء. تستخدم هذه التقنية سائل تبريد يمتص الحرارة مباشرة من المكونات الأساسية مثل وحدات المعالجة المركزية ووحدات معالجة الرسومات. يشمل هذا العملية تدوير سائل التبريد عبر الأنابيب أو الحلقات التي تلامس مباشرة المكونات المولدة للحرارة. ثم يتم نقل الحرارة الممتصة إلى مبادل حراري حيث يتم تبديدها، مما يسمح بتدوير السائل المبرد مرة أخرى في دورة مستمرة. غالبًا ما تحتوي أنظمة التبريد السائل على مكونات مثل المضخات والخزانات والمبردات، وفي بعض الأحيان يتم دمجها مع مراوح لتعزيز تبديد الحرارة.

الشكل 2. رسم تخطيطي لتقنية التبريد المباشر إلى الرقاقة (المصدر)

3. التبريد بالغمر:

يُعد التبريد بالغمر تقنية متقدمة للتبريد السائل تُستخدم بشكل أساسي في أنظمة الحوسبة عالية الأداء (HPC) ومراكز البيانات. تتضمن هذه التقنية غمر المكونات الإلكترونية مثل الخوادم مباشرة في سائل غير موصل. من خلال السماح بالتلامس المباشر مع مصدر الحرارة، يوفر التبريد بالغمر إدارة حرارية فائقة وكفاءة في استهلاك الطاقة، مما يلغي الحاجة إلى المكونات التقليدية للتبريد مثل المشتتات الحرارية والأنابيب النحاسية أو المراوح.

• التبريد بالغمر أحادي الطور: في هذه الطريقة، يظل سائل التبريد في حالته السائلة طوال العملية. يمتص السائل الحرارة من المكونات الإلكترونية ويصبح أكثر دفئًا. ثم يتم ضخ السائل المسخن إلى مبادل حراري حيث يطلق الحرارة الممتصة ويبرد قبل العودة إلى خزان الغمر. وحدة توزيع التبريد (CDU) ضرورية في تدوير السائل داخل الخزان ونقل الحرارة إلى دائرة التبريد الثانوية مثل نظام المياه الباردة في المبنى أو الهواء الخارجي. تُستخدم السوائل العازلة، التي لا توصل الكهرباء، في هذه العملية.

الشكل 3. رسم تخطيطي لتقنية التبريد بالغمر أحادي الطور (المصدر)

• التبريد بالغمر ثنائي الطور: تستخدم هذه الطريقة سائل تبريد يتغير حالته من السائل إلى البخار عندما يمتص الحرارة المتولدة من المكونات الإلكترونية. عندما يتبخر سائل التبريد، يرتفع إلى السطح الملامس للمكثف البارد. في المكثف، يطلق البخار الحرارة الممتصة، ويبرد ويتكثف مرة أخرى إلى شكل سائل. ثم يتدفق سائل التبريد مرة أخرى إلى الخزان لتكرار العملية، مما يبرد المكونات باستمرار. هذه الطريقة فعالة للغاية في البيئات ذات الكثافة العالية بسبب قدرتها على امتصاص وتبديد الحرارة من خلال تغيير الطور، مما يجعلها مثالية لتبريد الأجهزة عالية الأداء المعبأة بكثافة.

الشكل 4. رسم تخطيطي لتقنية التبريد بالغمر ثنائي الطور (المصدر)

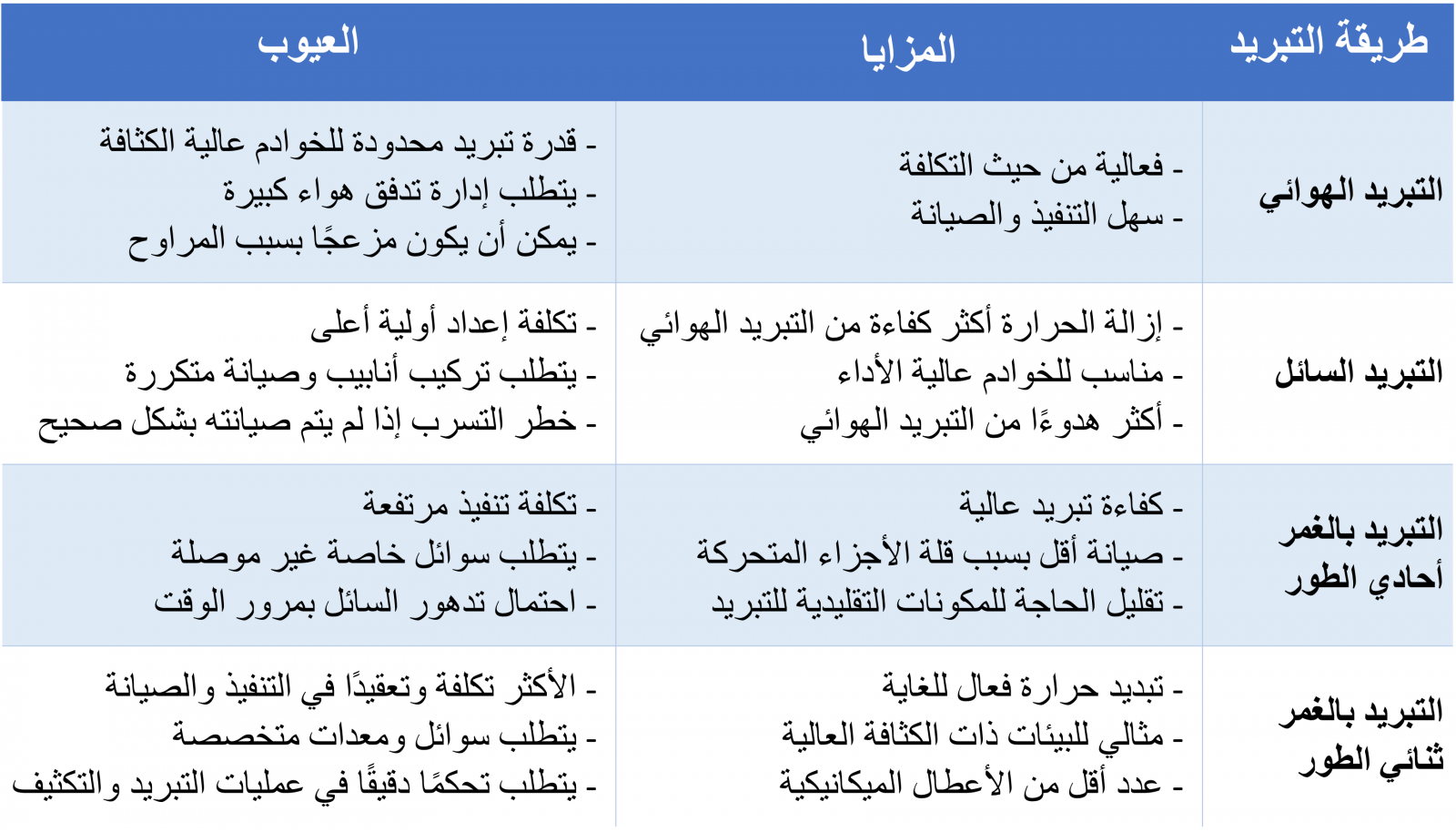

يتم مقارنة أربعة طرق للتبريد - التبريد الهوائي، التبريد السائل، التبريد بالغمر أحادي الطور، والتبريد بالغمر ثنائي الطور - بناءً على مزاياها وعيوبها في الجدول أدناه. تسلط هذه المقارنة الضوء على الفروق الرئيسية من حيث كفاءة التبريد والتكلفة والتعقيد والملاءمة لمختلف التطبيقات.



لتحقيق توازن بين التكلفة والأداء والصيانة، يُعتبر التبريد السائل المباشر (DLC) والتبريد بالغمر أحادي الطور خيارات ممتازة. كلا الطريقتين فعالتين للغاية لتلبية احتياجات الحوسبة عالية الأداء (HPC) مثل الذكاء الاصطناعي (AI) والتطبيقات المكثفة الأخرى.



II. خزانات التمدد LQCOLPLUS من Aquasky في أنظمة التبريد السائل.

قامت Aquasky بتطوير سلسلة خزانات التمدد لنظام التبريد السائل (LQCOLPLUS)، المصممة خصيصًا لأنظمة التبريد السائل في بيئات الحوسبة عالية الأداء. تتميز هذه الخزانات بغشاء مطاطي مقاوم للحرارة من نوع EPDM، مما يوفر استقرارًا حراريًا فائقًا ويضمن المتانة على المدى الطويل في ظل ظروف درجات الحرارة العالية. يضمن التصميم تعزيز الاستقرار والموثوقية لأنظمة التبريد السائل من خلال التخفيف من تقلبات الضغط والحماية من المشكلات المحتملة المتعلقة بالضغط، مما يطيل من عمر النظام بشكل عام.

دور خزانات التمدد في أنظمة التبريد السائل:

في أنظمة التبريد السائل، يتمثل الدور الأساسي لخزان التمدد في امتصاص التغيرات في حجم السائل نتيجة لتقلبات درجة الحرارة. بدون خزان التمدد، قد تؤدي زيادة الضغط إلى إتلاف المكونات الحيوية مثل كتل التبريد أو المبردات أو الخراطيم، مما يؤدي إلى التسريبات. يتم ملء خزان الضغط LQCOLPLUS جزئيًا بسائل التبريد، في حين يشغل الهواء المساحة المتبقية. عندما يسخن سائل التبريد ويتمدد، يضغط الهواء داخل الخزان، مما يمتص الضغط الزائد ويمنع التلف. يحافظ هذا الإعداد على ضغط ثابت داخل النظام، مما يضمن التشغيل الفعال للمضخة وتداول السائل بشكل صحيح. يمنع الضغط الثابت حدوث التجويف في المضخة، مما يقلل من التآكل ويطيل عمر نظام التبريد بالكامل.

الشكل 5. الإطار التوضيحي لخزان التمدد AQUASKY PLUS LQCOLPLUS المدمج في النظام

الشكل 5. توضيح تركيب خزان التمدد AQUASKY PLUS في نظام تبريد سائل للخوادم. يتم تركيب خزان التمدد في وضع عمودي، في خط السائل البارد الداخل. تقوم المضخة بتحريك سائل التبريد عبر النظام، بينما يضمن الفلتر بقاء السائل نظيفًا.

الشكل 6. خزان التمدد لنظام التبريد السائل AQUASKY (LQCOLPLUS)



III. الخاتمة:

مع تزايد الطلب على الحوسبة عالية الأداء، يصبح اختيار الحل الأمثل للتبريد أكثر أهمية من أي وقت مضى. توفر تقنيات التبريد المتقدمة، مثل التبريد السائل والتبريد بالغمر، إدارة حرارية فائقة مقارنة بالتبريد الهوائي التقليدي. يمكن أن يؤدي دمج خزانات الضغط مثل LQCOLPLUS من Aquasky في هذه الأنظمة إلى تحسين الأداء من خلال الحفاظ على ضغط ثابت وتعزيز تبديد الحرارة. يضمن ذلك أن مراكز البيانات يمكنها تلبية متطلبات أحمال العمل الحوسبية الحديثة بكفاءة واستدامة، مما يجعلها اختيارًا ذكيًا لأي مركز بيانات يسعى لتحقيق أقصى قدر من الأداء وطول العمر. لمزيد من المعلومات حول خزان التمدد لنظام التبريد السائل من Aquasky (LQCOLPLUS)، يمكنك النقر على الموقع الإلكتروني: https://aquaskyplus.com/. أو يمكنك إرسال بريد إلكتروني لنا: [email protected] .
