مقدمة إلى خزان التمدد لنظام التبريد السائل (LQCOL PLUS) | AQUASKY



في عالم تكنولوجيا مراكز البيانات الذي يتطور باستمرار، أصبحت أنظمة التبريد الفعالة ضرورية بدلاً من كونها اختيارية. مع التحول نحو أساليب التبريد المتقدمة مثل التبريد بالسائل والتبريد بالغمر، ازدادت الحاجة إلى مكونات موثوقة لإدارة الديناميكيات الحرارية وضغط النظام.

طورت Aquasky سلسلة خزانات التمدد LQCOL PLUS المصممة خصيصًا لأنظمة التبريد السائل في بيئات الحوسبة عالية الأداء لتلبية هذه الاحتياجات. تعالج هذه السلسلة التحديات المتعلقة بتقلب أحجام السوائل الناتجة عن نقل الحرارة، مما يضمن استقرار النظام وأداء تبريد مثالي لعمليات مراكز البيانات. في هذا المقال، نستعرض كيف تُحدث LQCOL PLUS ثورة في كفاءة التبريد وموثوقية النظام في البيئات ذات الطلب العالي اليوم.



1التصميم والميزات لخزان التمدد LQCOL PLUS

 المواد والتصنيع:

توفر سلسلة خزانات التمدد LQCOL Plus المتانة والتنوع. وهي متوفرة بخيارين من البناء:

• هيكل من الفولاذ الكربوني المدرفل على البارد: مصمم للتعامل مع الضغوط العالية وبيئات التبريد بالغمر. يتم طلاء هذا النوع من الخزانات بنظام طلاء ثلاثي الدرجات للحماية الإضافية، مع تشطيب قياسي باللون الرمادي الفاتح. يمكن طلب ألوان مخصصة لتلبية احتياجات العملاء الخاصة.

• هيكل من الفولاذ المقاوم للصدأ: مثالي للتطبيقات التي تتطلب مقاومة أعلى للتآكل وطول عمر أطول. على الرغم من كلفته الأعلى، يوفر هذا الخيار متانة فائقة ومقاومة للتآكل.

 الهيكل الداخلي:

ينقسم داخل الخزان إلى حجرتين أساسيتين بواسطة غشاء مطاطي مقاوم للحرارة من EPDM:

• حجرة الماء: مبطنة ببطانة من البولي بروبلين (PP) المقاوم للتآكل لمنع التلامس المباشر بين السائل المبرد وهيكل الخزان. يمكن لغشاء EPDM تحمل درجات حرارة تصل إلى 120 درجة مئوية، ويتكيف ديناميكيًا مع تغيرات حجم السائل للحفاظ على ضغط ثابت ومنع تراكم الماء. يحتوي على مخرج مستقيم ملولب من الفولاذ المقاوم للصدأ لضمان اتصال آمن وسهل بأنظمة المياه.

• حجرة الهواء: مملوءة مسبقًا بالنيتروجين لتحسين الاستقرار وتقليل الحاجة إلى الصيانة. تحتوي على صمام هواء لتعديلات الضغط بدقة، مما يضمن الأداء الأمثل.







الصورة 1: رؤية مقطعية للهيكل الداخلي والميزات الرئيسية لخزان التمدد Aquasky LQCOL Plus



.2نماذج خزان الضغط LQCOL PLUS من AQUASKY

تقدم Aquasky مجموعة متنوعة من نماذج LQCOL Plus لتلبية الاحتياجات المختلفة:

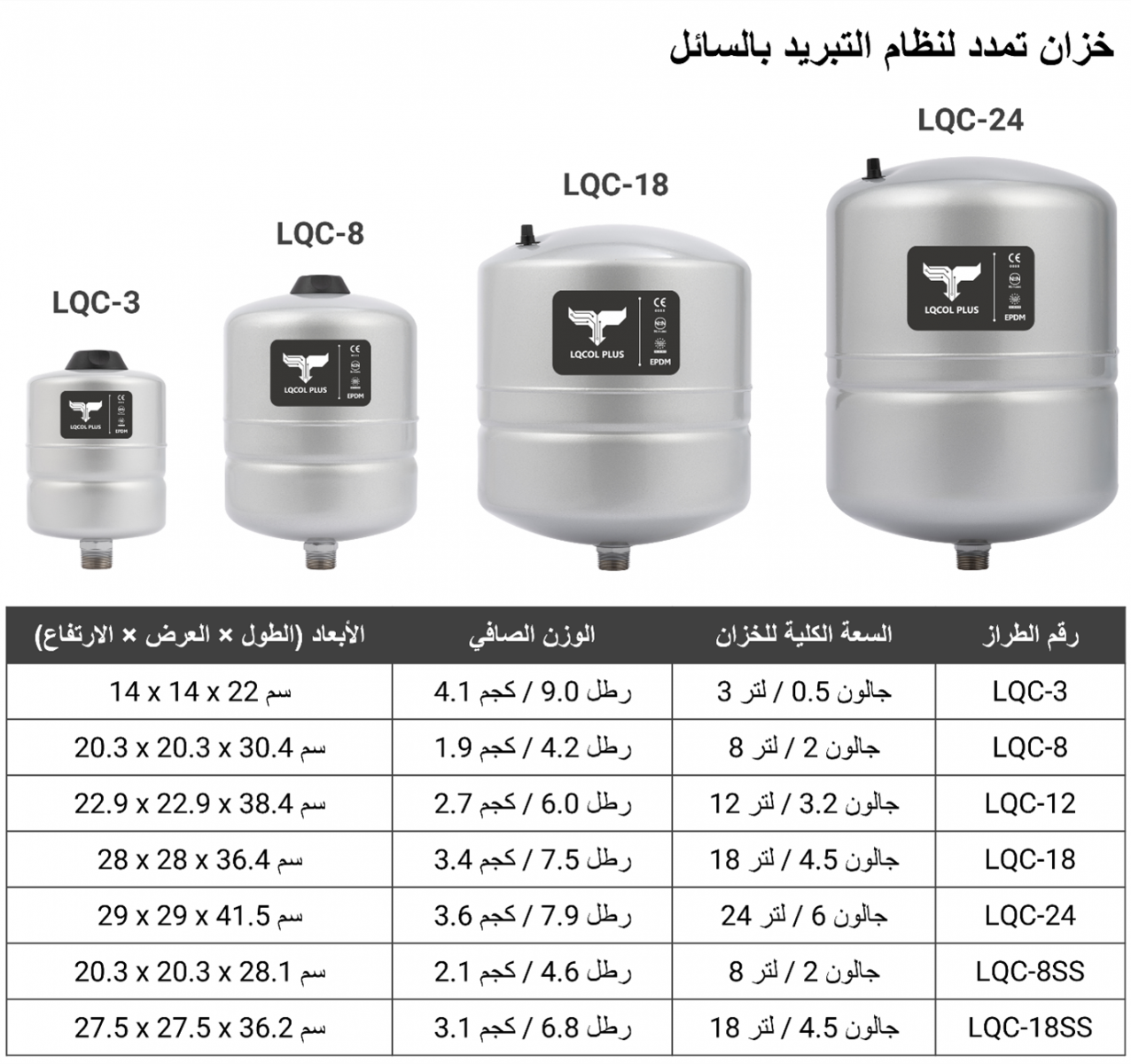

الصورة 2: نماذج سلسلة خزانات التمدد LQCOL Plus من Aquasky

نموذج LQCOL Plus المدمج:

• الأحجام المتوفرة: 3، 8، 12، 18، 24 لترًا.

• نوع الاتصال: 3/4” G/NPT/BSP لتوافق مع الأنظمة المختلفة.

نموذج LQCOL Plus المدمج المصنوع من الفولاذ المقاوم للصدأ:

• الأحجام المتوفرة: 8، 18 لترًا.

• نوع الاتصال: وصلات 3/4” G/NPT/BSPT متينة، مما يجعلها مثالية للبيئات التي تتطلب مقاومة محسنة للتآكل ومظهرًا جماليًا.

تم تصميم هذه النماذج للتعامل مع مجموعة واسعة من التطبيقات، مما يضمن الموثوقية والاستقرار والتوافق مع أنظمة التبريد المتقدمة.

حساب الحجم واختيار الخزان

لاختيار خزان التمدد LQCOL Plus الأنسب لنظام التبريد الخاص بك، توصي Aquasky باستخدام أداة اختيار الحجم الخاصة بها. تبسط هذه الأداة العملية من خلال مساعدتك على حساب الحجم الأمثل للخزان بناءً على المتطلبات المحددة لنظامك، مثل:

• نطاق ضغط النظام.

• حجم السائل المبرد.

• أقصى درجة حرارة تشغيل.

• عدد صمامات الأمان.

من خلال إدخال هذه المعايير، تضمن الأداة تحديد الحجم بدقة، مما يمنع الأداء غير الكافي أو اختيار حجم غير مناسب، وكلاهما يمكن أن يؤثر على كفاءة النظام وتكاليفه. قم بزيارة موقع Aquasky للوصول إلى الأداة وتحديد خزان التمدد المناسب لاحتياجات نظام التبريد الخاص بك، أو استشر فريقنا الفني للحصول على المساعدة الشخصية.

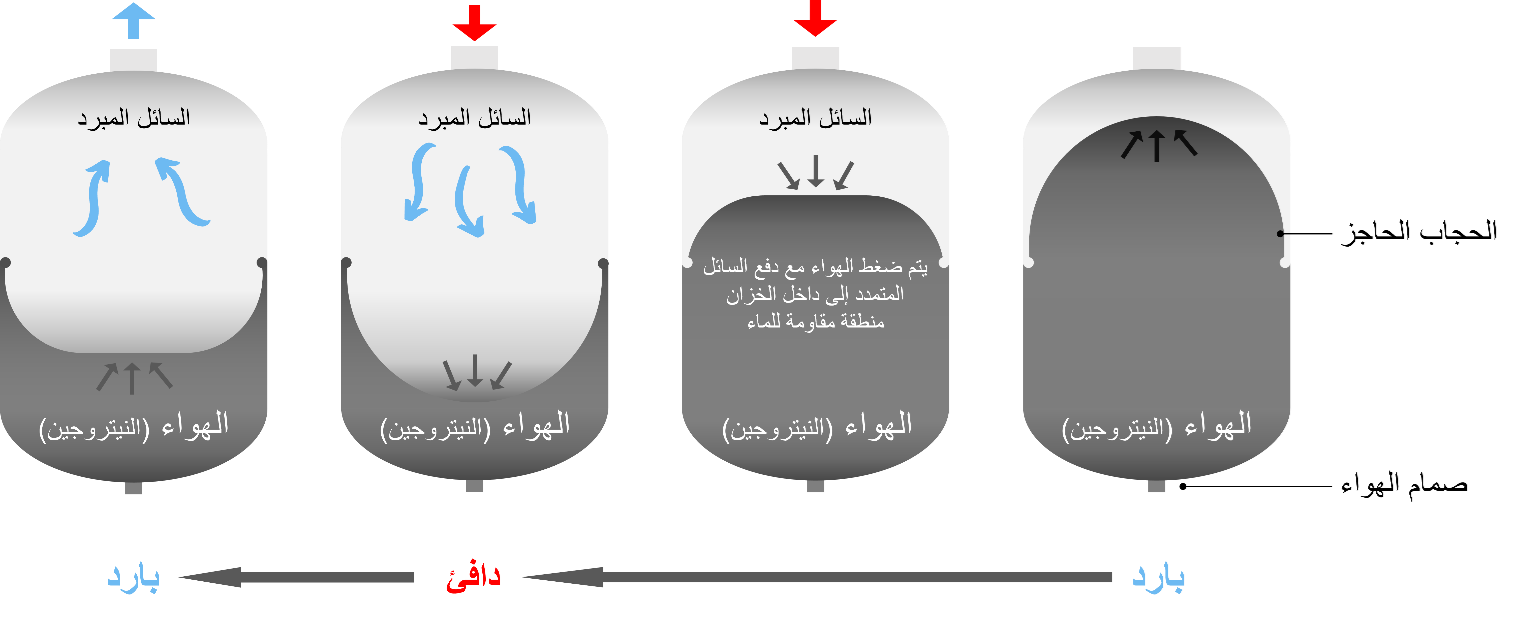

.3كيفية عمل خزان التمدد LQCOL PLUS داخل النظام

يلعب خزان التمدد LQCOL Plus دورًا حيويًا في إدارة ديناميكيات السوائل داخل أنظمة التبريد بالغمر المستخدمة في مراكز البيانات. إليك كيف يعمل:

• أثناء التشغيل، ومع توليد الخوادم للحرارة، يمتص السائل المبرد هذه الطاقة ويتمدد. يوفر خزان التمدد LQCOL Plus مساحة إضافية لهذا الحجم المتزايد من السائل، مما يمنع تراكم الضغط الزائد داخل النظام المغلق. عندما يدخل السائل المتوسع إلى الخزان، يدفع الغشاء المرن داخله. يؤدي هذا الإجراء إلى ضغط الهواء في الحجرة العلوية للخزان، مما يزيد الضغط داخل الخزان للحفاظ على توازن واستقرار النظام.

• عند تبريد النظام، ينكمش السائل. يدفع الهواء المضغوط داخل الخزان الغشاء مرة أخرى، ويعيد السائل المخزن إلى النظام. يضمن هذا الاستجابة الديناميكية دورانًا مستمرًا، ويمنع حدوث حالات الفراغ التي يمكن أن تعطل العمليات.







4موقع المكونات الرئيسية في النظام

لضمان الأداء الأمثل والسلامة، يجب تثبيت النظام بالكامل داخل مكان داخلي مقاوم للماء. يمنع هذا الضرر الناتج عن التسريبات أو تصريف المياه غير المتوقع. من الأفضل أن يكون الموقع المختار مزودًا بإمكانية تصريف المياه على مسافة 3 أمتار لتجنب تراكم المياه وتقليل خطر التلف للمناطق المحيطة، الطوابق السفلية، أو الأجهزة. كما ينبغي أن يتيح الموقع الوصول السهل لجميع المكونات للصيانة والخدمة.

يجب تركيب خزان التمدد LQCOL PLUS على خط المياه الباردة الواردة إلى مصدر الحرارة، بعد مانع التدفق الخلفي/صمام الفحص وقبل مصدر الحرارة. يتيح هذا الوضع للخزان امتصاص تقلبات الضغط الناتجة عن تمدد الماء أثناء التسخين، مما يضمن أداءً مستقرًا للنظام. لمنع التسريبات، يجب استخدام مادة مانعة للتسرب أثناء التركيب، والتأكد من أن الأنابيب مائلة لأعلى وبعيدًا عن الخزان لتجنب احتجاز الهواء.

يجب أن يتضمن النظام أجهزة أمان وتنظيم تدفق أساسية لضمان الأداء السليم والامتثال لمعايير السلامة:

• صمام فحص أو مانع تدفق خلفي: يجب تركيبه في مدخل النظام لمنع تدفق المياه العكسي وحماية مصدر المياه الرئيسي. يضمن أن المضخة يمكنها بناء ضغط كافٍ لتفعيل المفتاح التلقائي، مما يمنع تدفق الماء للخلف عند إيقاف تشغيل المضخة.

• صمام تنفيس الضغط: يجب تركيبه على خط خروج المياه الساخنة لتفريغ الضغط الزائد، مما يحمي النظام ويلتزم بمتطلبات الأكواد المحلية.

• صمامات التصريف: يجب وضعها على كل من خط المياه الباردة (قبل خزان التمدد) وخطوط المياه الساخنة (بعد صمام التنفيس) لتسهيل الصيانة أو التصريف الطارئ.

• عداد التدفق: يجب استخدامه لمراقبة معدل تدفق المياه داخل النظام، مما يضمن التشغيل السليم وكفاءة نقل الحرارة.

• صمامات الإغلاق المحمية: تُستخدم لعزل مكونات محددة أثناء الإصلاحات دون تعطيل النظام بأكمله.

• صمام تنظيم التدفق: يساعد في التحكم بمعدلات التدفق، مما يحسن نقل الحرارة وكفاءة النظام.

• المضخة: يجب أن توضع على حلقة العودة للمياه الباردة للحفاظ على دوران الماء باستمرار في جميع أنحاء النظام.

• مكونات الترشيح: مثل الفلاتر أو فواصل الهواء الاختيارية، يمكن وضعها عند شفط المضخة لإزالة الحطام والهواء، مما يحمي المكونات الحساسة مثل المضخة والمبادل الحراري.

ومع ذلك، فإن جدوى تضمين هذه المكونات تعتمد على التصميم المحدد واحتياجات تشغيل النظام.



الصورة 4: مخططات الأنابيب المقترحة لتركيب خزان التمدد LQCOL Plus داخل النظام



.5خطوات تركيب خزان التمدد LQCOL PLUS

يُعد التركيب الصحيح لخزان التمدد LQCOL Plus أمرًا بالغ الأهمية لضمان أداء النظام الأمثل وطول عمره. اتبع الخطوات الأساسية التالية:

.1إغلاق مصدر المياه والطاقة (الكهرباء أو الغاز) أثناء تركيب الصمامات وخزان التمدد.

.2اختيار موقع مناسب لخزان التمدد على خط دخول المياه الباردة .تأكد من أن الخزان يمكن الوصول إليه للصيانة، وأن يكون بعيدًا عن مخرج سخان المياه لتجنب التسخين الناتج عن الحمل الحراري.

.3التحقق من ضغط الهواء في الخزان باستخدام مقياس ضغط من نوع الإطارات .يجب أن يتطابق الشحن المسبق مع الحد الأدنى لضغط النظام في موقع الخزان. إذا كانت هناك حاجة للتعديل، قم بشحن الخزان باستخدام غاز النيتروجين أو الهواء المضغوط الخالي من الزيوت. استخدم مقياس الضغط لضمان دقة الشحن.







4تحديد نقطة اتصال النظام وإزالة أي سدادات أو أغطية من نقطة اتصال النظام.

.5يمكن الآن توصيل الخزان بالنظام .استخدم مواد الأنابيب المناسبة والأحجام الملائمة بناءً على متطلبات النظام للاتصال.

.6تركيب صمام بوابة محمي واتصال الاتحاد عند اتصال الخزان .يتيح ذلك العزل والإزالة عند الحاجة. قم بتوصيل صمامات التعبئة اليدوية أو التلقائية بأنابيب الخزان لضمان التشغيل المتسق دون تدخل من المضخة.

.7بعد التركيب، قم بفحص جميع التوصيلات للتأكد من عدم وجود تسريبات، والتأكد من أن جميع الصمامات تعمل بشكل صحيح.

.8قبل ملء النظام بالماء، استخدم مقياس ضغط من نوع الإطارات للتحقق من ضغط الشحن المسبق للخزان .تأكد من أنه يتطابق مع ضغط الشحن المسبق الصحيح المحدد للنظام (الإعداد الافتراضي هو 30 رطل/بوصة مربعة ما لم يُذكر خلاف ذلك على ملصق الخزان). قم بتعديل الضغط حسب الحاجة باستخدام غاز النيتروجين أو الهواء المضغوط الخالي من الزيوت. تحقق من الضغط بشكل متكرر أثناء هذه العملية.

.9قم بتشغيل مصدر المياه تدريجيًا واستعادة الطاقة إلى النظام .افتح الصمامات اللازمة لدمج خزان التمدد في النظام.

تعديل الشحن المسبق بعد التشغيل:

إذا كان النظام قيد التشغيل ويتطلب شحن الخزان المسبق تعديلًا، استخدم الإجراء التالي:

1. قم بإيقاف مصدر الحرارة واترك ماء النظام يبرد حتى يصل إلى درجة حرارة الغرفة.

2. أغلق صمام البوابة المحمي لعزل الخزان عن النظام.

3. افتح صمام التصريف لتفريغ المياه من خزان التمدد.

4. قم بإزالة الغطاء الواقي من صمام الهواء الموجود أسفل الخزان.

5. قم بقياس ضغط الهواء في الخزان عند وصلة الشحن المسبق باستخدام مقياس هواء دقيق من نوع الإطارات.

6. إذا كان الضغط منخفضًا، أضف غاز النيتروجين أو الهواء المضغوط الخالي من الزيوت إلى الخزان. تحقق من الضغط بشكل متكرر للتأكد من أنه يصل إلى المستوى المطلوب.

7. بعد التأكد من صحة شحن الهواء، قم بإعادة الغطاء الواقي على صمام الهواء.

8. أغلق صمام التصريف، وأعد فتح صمام البوابة المحمي، وشغل مصدر الحرارة مرة أخرى.



.6فوائد خزان التمدد LQCOL PLUS في أنظمة تبريد مراكز البيانات

.1تثبيت الضغط وحماية النظام :يعمل خزان التمدد LQCOL Plus على امتصاص تقلبات الضغط الناتجة عن تمدد وانكماش السائل بشكل فعال، مما يضمن ثبات الضغط في النظام. يمنع ذلك تلف المكونات الحيوية مثل المضخات والأنابيب والأختام بسبب ارتفاعات الضغط المفاجئة أو حالات الفراغ، مما يطيل عمرها الافتراضي ويقلل من الحاجة إلى الصيانة.

.2تعزيز كفاءة التبريد :من خلال الحفاظ على مستويات الضغط المثلى، يضمن خزان التمدد دوران السائل المبرد بكفاءة في جميع أنحاء النظام. يؤدي ذلك إلى تحسين نقل الحرارة، وتعزيز أداء التبريد، وتقليل العبء التشغيلي على النظام.

.3منع الفيضانات وضمان السلامة :بدون خزان التمدد، قد يتسبب تمدد السائل المبرد في فيضان يؤدي إلى إهدار السائل. يقوم خزان التمدد LQCOL Plus باحتواء السائل الزائد بأمان، مما يمنع الفيضانات والمخاطر المحتملة مثل التسريبات أو التمزقات. يحافظ ذلك على سلامة النظام ويعزز الأمان، مما يقلل من المخاطر والأضرار المكلفة لمركز البيانات.

.4التوافق مع مكونات النظام :يتكامل الخزان بسلاسة مع المكونات الأساسية الأخرى، مثل مانعات التدفق العكسي، وعدادات المياه، وصمامات الفحص. تضمن قدرته على العمل بانسجام مع هذه العناصر نظام تبريد متوازن وآمن.

.5الكفاءة الاقتصادية وقابلية التوسع :من خلال تقليل التآكل على المكونات وتحسين كفاءة النظام، يقلل LQCOL Plus من استهلاك الطاقة وتكاليف الإصلاح وفترات التوقف عن العمل. بالإضافة إلى ذلك، يدعم مرونته التوسع، مما يلبي احتياجات التبريد المتزايدة لمراكز البيانات المتنامية.

بإدماج LQCOL Plus في نظام تبريد مركز البيانات، يضمن المشغلون أداءً موثوقًا، وأمانًا محسنًا، وكفاءة اقتصادية طويلة الأجل، مما يجعله استثمارًا ضروريًا لعمليات مراكز البيانات الحديثة.



.7الخاتمة

مع تزايد الطلب على حلول تبريد مراكز البيانات المتقدمة، يصبح اختيار المكونات المناسبة أمرًا حاسمًا لضمان الكفاءة والأداء. يُعد خزان التمدد LQCOL Plus من Aquasky حلاً مصممًا خصيصًا لمعالجة التحديات الفريدة لأنظمة التبريد الحديثة، بما في ذلك التبريد بالسائل والغمر. من خلال تثبيت الضغط، وتبديد الحرارة بفعالية، وحماية المكونات الحيوية، يضمن LQCOL Plus أداءً مثاليًا وموثوقية طويلة الأجل للنظام. بالإضافة إلى ذلك، يدعم التكامل مع النظام الاستدامة من خلال تقليل استهلاك الطاقة وتقليل التآكل على المكونات الأساسية.

مع خبرة تمتد لنحو ثلاثة عقود في التصنيع، تُعد Aquasky مزودًا موثوقًا لخزانات الضغط والتمدد الصناعية عالية الجودة. يجمع خزان LQCOL Plus بين المتانة والابتكار والكفاءة، مما يوفر قيمة استثنائية بسعر تنافسي. مدعومًا بضمان لمدة 3 سنوات، فهو مصمم لتقديم أداء مستمر وراحة البال لمشغلي مراكز البيانات. يضمن الاستبدال المنتظم كل ثلاث سنوات استمرار الموثوقية والوظيفية.

لمزيد من التفاصيل حول خزانات التمدد من Aquasky أو لاستكشاف مجموعة منتجات خزان التمدد بنظام التبريد بالسائل LQCOL Plus، يرجى زيارة موقعنا الإلكتروني على aquaskyplus.com/LQCOL-PLUS أو مراسلتنا عبر البريد الإلكتروني على [email protected] . دعونا نساعدك في تحقيق حل تبريد أكثر ذكاءً وكفاءةً لتلبية احتياجات مركز البيانات الخاص بك.
